Cara Konfigurasi Routing RIP Pada MikroTik

Konfigurasi Routing RIP Pada MikroTik

Seperti yang kita tahu routing terbagi menjadi dua jenis yaitu routing statis dan dinamis. Didalam routing dinamis juga terdapat beberapa protocol routing salah satunya RIP. Ini adalah routing protocol yang sangat sederhana dan masuk dalam kategori Interior Gateway Protocol. Kali ini kita akan mencoba melakukan konfigurasi routing RIP pada MikroTik, tetapi sebelum itu kita bahas terlebih dahulu mengenai routing RIP ini.

Baca Juga: Cara Konfigurasi Static Routing 2 Router MikroTik

Routing Information Protocol (RIP)

Routing Information Protocol (RIP) adalah routing protocol yang sangat sederhana dan masuk dalam kategori Interior Gateway Protocol. RIP merupakan routing protocol dengan algoritma routing distance vector atau routing protocol yang hanya melihat arah dan jarak untuk menuju suatu jaringan tujuan.

RIP tidak memiliki peta yang lengkap tentang jaringan yang ada. RIP menggunakan hop count sebagai metric dan link dengan hop count terkecil yang akan menjadi link terbaik (best path). Router-router yang menjalankan RIP akan saling bertukar informasi dengan router tetangganya (neighbor). Informasi yang akan dipertukarkan adalah tabel routing miliknya, dengan kata lain sebuah router akan mengirimkan atau meneruskan tabel routingnya kedalam neighbour router. Berikut adalah beberapa karakteristik RIP:

• Distance vector routing protocol
• Hop count sebagi metric untuk memilih rute
• Maximum hop count 15, hop ke 16 dianggap unreachable
• Secara default routing update 30 detik sekali
• RIPv1 (classfull routing protocol) tidak mengirimkan subnet mask pada update
• RIPv2 (classless routing protocol) mengirimkan subnet mask pada update

Konfigurasi Routing RIP Pada MikroTik

Setelah kalian memahami mengenai Routing Information Protocol, selanjutnya kita langsung saja mencoba konfigurasi routing RIP pada MikroTik. Disini admin akan menggunakan Gns3 tetapi tenang saja admin akan berikan juga untuk versi Winboxnya.

1. Sebelum melakukan konfigurasi routing RIP pada MikroTik, kita buat topologi terlebih dahulu seperti gambar dibawah ini.

Topologi Routing RIP MikroTik

MiktoTik1:

• Ether1 = 12.12.12.1
• Ether2 = 192.168.10.1

MikroTik2:

• Ether1 =12.12.12.2
• Ether2 =14.14.14.2
• Ether3 = 192.168.20.1

MiktoTik3:

• Ether1 = 14.14.14.1
• Ether2 = 192.168.30.1

PC Client:

• PC Client MikroTik1 – Ether1 = 192.168.10.2
• PC Client MikroTik2 – Ether1 = 192.168.20.2
• PC Client MikroTik3 – Ether1 = 192.168.30.2

2. Lakukan konfigurasi IP address pada setiap Router MikroTik.

Router1:

[admin@Mikrotik] > system identity set name=Router1

[admin@Router1] > ip address add address=12.12.12.1/24 interface=ether1

[admin@Router1] > ip address add address=192.168.10.1/24 interface=ether2

Konfigurasi IP Address Router MikroTik1

Router2:

[admin@Mikrotik] > system identity set name=Router2

[admin@Router2] > ip address add address=12.12.12.2/24 interface=ether1

[admin@Router2] > ip address add address=14.14.14.2/24 interface=ether2

[admin@Router2] > ip address add address=192.168.20.1/24 interface=ether3

Konfigurasi IP Address Router MikroTik2

Router3:

[admin@Mikrotik] > system identity set name=Router3

[admin@Router3] > ip address add address=14.14.14.1/24 interface=ether1

[admin@Router3] > ip address add address=192.168.30.1/24 interface=ether2

Konfigurasi IP Address Router MikroTik3

Jika kalian menggunakan winbox, kalian bisa melakukan konfigurasi IP address di menu IP > Address lalu klik icon +.

Konfigurasi IP Address Router MikroTik Winbox

3. Lakukan konfigurasi IP pada masing-masing PC Client seperti pada topologi di atas. Untuk malakukannya di Gns3 gunakan perintah berikut ini.

PC-1> ip 192.168.10.2 255.255.255.0 192.168.10.1

Checking for duplicate address…

PC1 : 192.168.10.2 255.255.255.0 gateway 192.168.10.1

PC-2> ip 192.168.20.2 255.255.255.0 192.168.20.1

Checking for duplicate address…

PC2 : 192.168.20.2 255.255.255.0 gateway 192.168.20.1

PC-3> ip 192.168.30.2 255.255.255.0 192.168.30.1

Checking for duplicate address…

PC2 : 192.168.30.2 255.255.255.0 gateway 192.168.30.1

Konfigurasi IP Client Gns3

4. Setelah selasai melakukan konfigurasi IP pada Router dan PC Client, selanjutnya kita akan melakukan konfigurasi RIP pada setiap router.

Router1:

[admin@Router1] > routing rip interface add interface=ether1

[admin@Router1] > routing rip network add network=12.12.12.0/24

[admin@Router1] > routing rip network add network=192.168.10.0/24

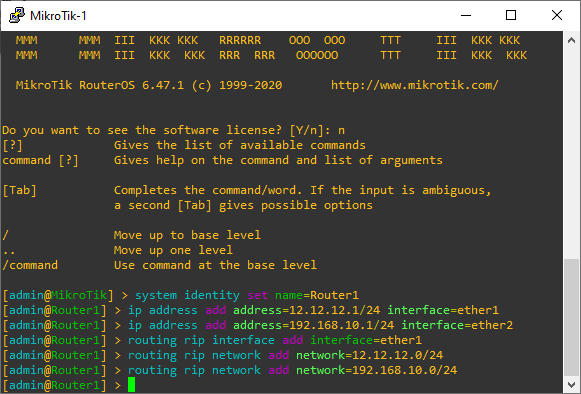

Konfigurasi RIP Router MikroTik1

Jika kalian menggunakan winbox kalian bisa melakukan konfigurasi routing RIP di menu Routing > RIP lalu klik tab Interface dan klik icon +. Kemudian klik tab Network dan klik icon +.

Konfigurasi RIP Router MikroTik1 Winbox

Router2:

[admin@Router2] > routing rip interface add interface=ether1

[admin@Router2] > routing rip interface add interface=ether2

[admin@Router2] > routing rip network add network=12.12.12.0/24

[admin@Router2] > routing rip network add network=14.14.14.0/24

[admin@Router2] > routing rip network add network=192.168.20.0/24

Konfigurasi RIP Router MikroTik2

Konfigurasi RIP Router MikroTik2 Winbox

Router3:

[admin@Router3] > routing rip interface add interface=ether1

[admin@Router3] > routing rip network add network=14.14.14.0/24

[admin@Router3] > routing rip network add network=192.168.30.0/24

Konfigurasi RIP Router MikroTik3

Konfigurasi RIP Router MikroTik3 Winbox

5. Terakhir, coba lakukan test ping pada setiap PC Client. Jika berhasil maka konfigurasi Routing RIP pada MikroTik sudah benar.

Kesimpulan

Jadi itulah cara konfigurasi routing RIP pada MikroTik. Cukup mudah bukan? Dengan menggunakan routing RIP kita bisa memiliki timer untuk mengetahui kapan router harus kembali memberikan informasi routing. Jika terjadi perubahan pada jaringan, sementara timer belum habis, router tetap harus mengirimkan informasi routing karena dipicu oleh perubahan tersebut (triggered update). Mengatur routing menggunakan RIP juga tidak rumit dan memberikan hasil yang cukup dapat diterima, terlebih jika jarang terjadi kegagalan link jaringan.

Sekian artikel Cara Konfigurasi Routing RIP Pada MikroTik. Nantikan artikel menarik lainnya dan jangan lupa share artikel ini ke teman-teman kalian. Terimakasih…
